環室孔板流量計量表型號生產報價廠家，本流量儀產品型號屬于孔板流量計分類，更多的孔板、環室、流量控制儀直銷價格報價歡迎您來電咨詢，下面是環室孔板流量計量表產品資料詳情。

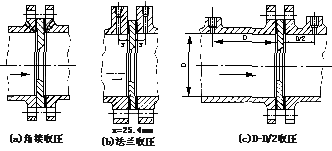

環室孔板流量計是孔板流量計取壓方式的一種，也可以叫做環室取壓孔板流量計，這種取壓方式主要針對于高溫高壓的流體介質，zui常用的就是蒸汽介質測量。節流件和法蘭之間多了一層環室，介質在經過環室循環后進入取壓口，使zui終的得出的差壓值更加穩定，流量值更加精確。

環室孔板流量計技術參數

1. 公稱直徑： 15 mm ≤DN≤2000mm

2. 公稱壓力：PN≤25MPa

3. 工作溫度：－50℃≤t≤850℃

4. 量程比：1:5， 1:10

5. 精度：0.5級，1.0級

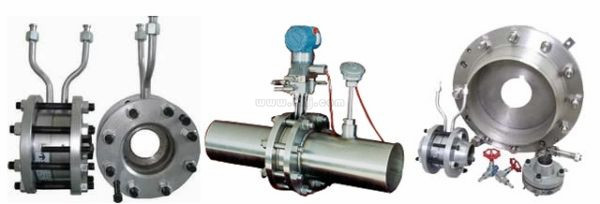

環室孔板流量計外形

環室孔板流量計工作原理

充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。

在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數無量綱

d－工作條件下節流件的節流孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量Kg/s

qv－體積流量m³/s

ß－直徑比d/D 無量綱

流體的密度Kg/m³

可膨脹性系數無量綱

以上就是孔板流量計 環室流量計 產品全部內容，歡迎您來電咨詢孔板流量儀環室流量儀 的選型、報價。
