泥漿流量計量表,泥漿管道流量計量表型號生產報價廠家，本流量儀產品型號屬于泥漿流量計分類，更多的管道、泥漿、流量控制儀直銷價格報價歡迎您來電咨詢，下面是泥漿流量計量表,泥漿管道流量計量表產品資料詳情。
一、泥漿流量計概述泥漿流量計測量不受流體密度、粘度、溫度、壓力和電導率變化的影響、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高、可廣泛應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。
|
適用管徑
|
DN25～DN2600（DN25以下為非標）
|
|
電極材料
|
316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭）
|
|
適用介質
|
導電率>5us/cm的液體
|
|
測量范圍
|
0．1～10m/s（可擴展到15m/s）
|
|
量程上限
|
0.5～10m/s,推薦1～5m/s
|
|
精度等級
|
0.3級、0.5級、1.0級（隨口徑區分）
|
|
輸出信號
|
4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，高端有效頻率輸出：RS485接口
|
|
工作壓力
|
1.0MPa,1.6MPa,4.0MPa,16MPa（特殊）
|
|
流體溫度
|
-20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質
|
|
環境溫度
|
傳感器-40℃～80℃;轉換器-15℃～50℃
|
|
環境溫度
|
≤85％ＲＨ（20℃時）
|
|
電纜出口尺寸
|
M20×1.5
|
|
供電電源
|
220VAC±10%;50Hz±1Hz;24VDC±10%
|
|
功耗
|
≤8Ｗ
|
|
外殼防護等級
|
一體式：IP65分體式：傳感器IP68轉換器IP65
|
|
接地環材質
|
1Cr18Ni9Ti（不銹鋼）、HC（哈氏C）、Ti（鈦）、Ta（鉭）、Cu（銅）
|
|
連接法蘭
|
國標GB9119-88（DIN2051,BS4504）
|
E=KBVD
式中：
K---------儀表常數
B---------磁感應強度
V - --------測量管道界面內的平均流速
D--------測量管道的截面內徑
測量流量時，導電性液體以速度V流過直于流動方高的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4-20mA和0-1KHz輸出。
五、泥漿管道流量計選型
|
型號
|
口徑
|
|||||
|
XS-LDE
|
15~2600
|
|||||
|
代號
|
電極材料
|
|||||
|
K1
|
316L
|
|||||
|
K2
|
HB
|
|||||
|
K3
|
HC
|
|||||
|
K4
|
鈦
|
|||||
|
K5
|
鉭
|
|||||
|
K6
|
鉑合金
|
|||||
|
K7
|
不銹鋼涂覆碳化鎢
|
|||||
|
代號
|
內襯材料
|
|||||
|
C1
|
聚四氟乙烯（F4）
|
|||||
|
C2
|
聚全氟乙丙烯（F46）
|
|||||
|
C3
|
聚氟合乙烯（FS）
|
|||||
|
C4
|
聚錄丁橡膠
|
|||||
|
C5
|
聚氨脂橡膠
|
|||||
|
代號
|
功能
|
|||||
|
E1
|
0.3級
|
|||||
|
E2
|
0.5級
|
|||||
|
E3
|
1級
|
|||||
|
F1
|
4－20Madc,負載≤750Ω
|
|||||
|
F2
|
0-3khz,5v有源，可變脈寬，輸出高端有效頻率
|
|||||
|
F3
|
RS485接口
|
|||||
|
T1
|
常溫型
|
|||||
|
T2
|
高溫型
|
|||||
|
T3
|
超高溫型
|
|||||
|
P1
|
1．0MPa
|
|||||
|
P2
|
1．6MPa
|
|||||
|
P3
|
4．0MPa
|
|||||
|
P4
|
16MPa
|
|||||
|
D1
|
220VAC±10％
|
|||||
|
D2
|
24VDC±10％
|
|||||
|
J1
|
一體型結構
|
|||||
|
J2
|
分體型結構
|
|||||
|
J3
|
防爆一體型結構
|
|||||
為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：
⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
⑵介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。
⑶對于液固兩相流體，zui好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道zui高點和出水口安裝流量計。
⑸修改管道的安裝方法: 當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足: 前直管段≥5DN,后直管道≥2DN(DN為管徑) 。
⑹前后直管段為流量計前≥5DN，后端≥2DN。

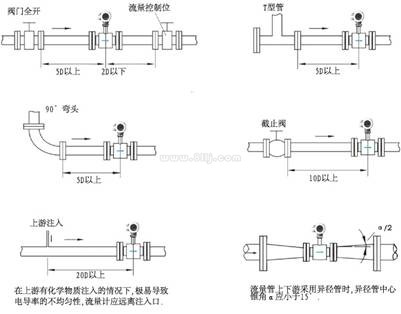

七、泥漿流量計安裝示意圖
以上就是管道流量計 泥漿流量計 產品全部內容，歡迎您來電咨詢管道流量儀泥漿流量儀 的選型、報價。
