防爆金屬轉子流量計量表
防爆金屬轉子流量計量表型號生產報價廠家，本流量?jī)x產品型號屬于轉子流量計分類，更多的金屬、轉子、防爆、流量控制儀直銷價格報價歡迎您來電咨詢，下面是防爆金屬轉子流量計量表產品資料詳情。

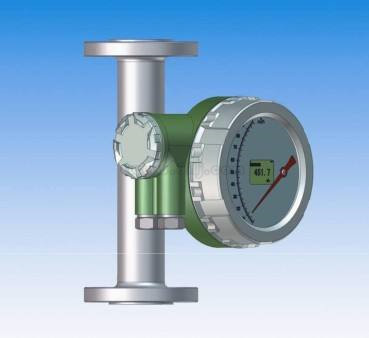

SC250系列防爆型金屬轉子流量計是適用于測量液體和氣體的金屬結構浮子流量計。防爆金屬轉子流量計浮子在流體和浮力作用下向上運動，與浮子重量平衡后，通過磁耦合傳到刻度盤指示相應流量，可帶輸出4-20mA電信號。
堅固結構設計的SC250系列防爆型金屬轉子流量計可廣泛應用于復雜，惡劣環境條件及各種介質的流量測量過程中。
防護等級：1P65
材質：不銹鋼P(yáng)TFE
工作壓力：1.6-4.0MPa
環境溫度:-25℃-+65℃
全不銹鋼表殼,鋁合金外殼無接觸無傳動機構ESK變送器4-20mA電信號輸出,二線制電感式限位開關
二、防爆金屬轉子流量計技術參數
|
通徑 (mm) |
流量范圍 |
壓力損失KPa |
||||||||
|
水L/h |
空氣m3/h |
水 |
空氣 |
|||||||
|
常規型 |
防腐型 |
常規型/防腐型 |
常規型 |
防腐型 |
||||||
|
15 |
2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630 |
2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 |
0.07-0.7 0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0 |
6.5 6.5 6.6 6.6 6.8 7.0 8.6 11.1 |
5.5 5.5 5.6 5.6 5.8 6.1 7.3 |
7.1 7.2 7.3 7.5 8.0 10.8 10.0 14.0 |
||||
|
25 |
100-1000 160-1600 250-2500 400-4000 |
63-630 100-1000 160-1600 250-2500 |
3-30 4.5-45 7-70 11-110 |
7.0 8.0 10.8 15.8 |
5.9 6.0 6.8 9.2 |
7.7 8.8 12.0 19.0 |
||||
|
50 |
630-6300 1000-10000 1600-16000 |
400-4000 630-6300 000-10000 |
18-180 25-250 40-400 |
8.1 11.0 17.0 |
6.8 9.4 14.5 |
8.6 10.4 15.5 |
||||
|
80 |
2500-25000 4000-40000 |
1600-16000 2500-25000 |
60-600 80-800 |
8.1 9.5 |
6.9 8.0 |
12.9 18.5 |
||||
|
100 |
6300-63000 |
4000-40000 |
100-1000 |
15.0 |
8.5 |
19.2 |
||||
|
150 |
20000-100000 |
|
600-3000 |
19.2 |
|
20.3 |
||||
三、防爆金屬轉子流量計產品選型
型號規格表
|
SC250- |
防爆型金屬轉子流量計 |
|||||||||||||||||
|
|
代號 |
指示器 |
||||||||||||||||
|
Z |
基本型指示器 |
|||||||||||||||||
|
D |
遠傳型指示器 |
|||||||||||||||||
|
|
代號 |
公稱通徑 |
||||||||||||||||
|
-15 |
DN15 |
|||||||||||||||||
|
-25 |
DN25 |
|||||||||||||||||
|
-40 |
DN40 |
|||||||||||||||||
|
-50 |
DN50 |
|||||||||||||||||
|
-80 |
DN80 |
|||||||||||||||||
|
-100 |
DN100 |
|||||||||||||||||
|
-150 |
DN150 |
|||||||||||||||||
|
|
代號 |
結構形式 |
||||||||||||||||
|
/ |
下進上出 |
|||||||||||||||||
|
H1 |
左進右出 |
|||||||||||||||||
|
H2 |
右進左出 |
|||||||||||||||||
|
AA |
側進側出 |
|||||||||||||||||
|
LA |
底進側出 |
|||||||||||||||||
|
S |
螺紋連接 |
|||||||||||||||||
|
M |
快速接頭連接 |
|||||||||||||||||
|
|
代號 |
本體材質 |
||||||||||||||||
|
R1 |
321不銹鋼 |
|||||||||||||||||
|
R4 |
304不銹鋼 |
|||||||||||||||||
|
R6 |
316不銹鋼 |
|||||||||||||||||
|
R6L |
316L不銹鋼 |
|||||||||||||||||
|
Hc4 |
哈C合金 |
|||||||||||||||||
|
Ti |
鈦 |
|||||||||||||||||
|
F |
內襯F46(PTFE) |
|||||||||||||||||
|
|
代號 |
指示器類型 |
||||||||||||||||
|
M7 |
線性指示器 |
|||||||||||||||||
|
M9 |
非線性指示器（就地指針顯示瞬時流量） |
|||||||||||||||||
|
|
代號 |
組合功能 |
||||||||||||||||
|
ESK |
24VDC；遠傳4-20mA標準電流信號 |
|||||||||||||||||
|
ESK-Z |
24VDC；遠傳4-20mA；現場LCD顯示瞬時及累計流量 |
|||||||||||||||||
|
ESK-D |
現場鋰電池供電；LCD顯示瞬時及累計流量 |
|||||||||||||||||
|
K1 |
帶一上線報警點信號 |
|||||||||||||||||
|
K2 |
帶下上線報警點信號 |
|||||||||||||||||
|
K12 |
帶一上線和一下線報警點信號 |
|||||||||||||||||
|
|
代號 |
防爆類型 |
||||||||||||||||
|
Ex |
本安防爆 |
|||||||||||||||||
|
Exd |
隔爆 |
|||||||||||||||||
|
|
代號 |
測量介質分類 |
||||||||||||||||
|
L |
液體 |
|||||||||||||||||
|
G |
氣體 |
|||||||||||||||||
|
|
代號 |
增加功能 |
||||||||||||||||
|
T |
測量管帶有保溫/隔熱夾套 |
|||||||||||||||||
|
HT |
測量介質溫度大于120°高溫 |
|||||||||||||||||

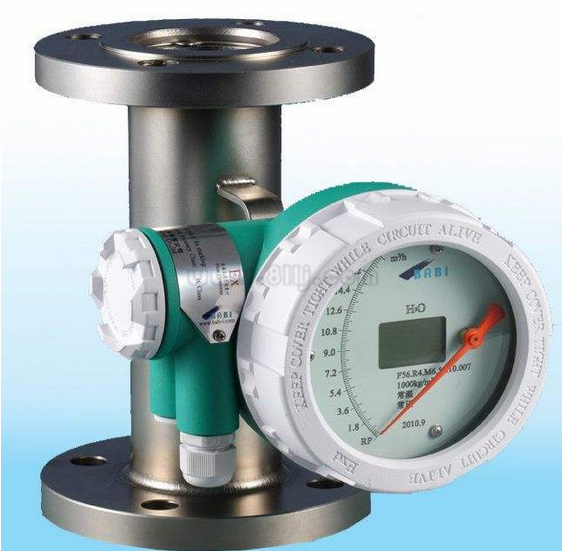

防爆防腐金屬轉子流量計
以上就是金屬流量計 轉子流量計 防爆流量計 產品全部?jī)?nèi)容，歡迎您來電咨詢金屬流量?jī)x轉子流量?jī)x防爆流量?jī)x 的選型、報價。
