Lc系列橢圓齒輪流量計量表
Lc系列橢圓齒輪流量計量表型號生產報價廠家，本流量儀產品型號屬于橢圓流量計分類，更多的橢圓、齒輪、流量控制儀直銷價格報價歡迎您來電咨詢，下面是Lc系列橢圓齒輪流量計量表產品資料詳情。

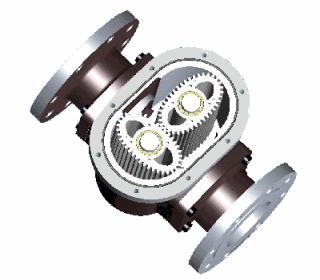

Lc系列橢圓齒輪流量計是我公司主導產品。Lc橢圓齒輪流量計是典型的容積式流量計之一，用來計量在一定壓力下充滿管道的液體流量。它具有結構簡單，使用牢靠，精確度高，對進出口管道內的流場無特別要求，被測介質的粘度規模和流量規模都很寬廣特色。因而被廣泛用于石油、化工、醫藥、交通、食物等工業及商業部門的液體流量檢測。Lc系列橢圓齒輪流量計特別適用于油品燃油的計量。
為滿足商場及不同客戶需求，合肥精大儀表，結合60年出產經驗，不斷改進及創新，推出了適合不同環境條件下使用的橢圓齒輪流量計產品。遠傳式橢圓齒輪流量計、輕型橢圓齒輪流量計、高溫型橢圓齒輪流量計等。
■Lc系列橢圓齒輪流量計產品執行規范及出產許可證
1、中華人民共和國專業規范：JB/T2942-1999《液體溶積式流量計通用技術條件》
2、企業規范《液體溶積式流量計》Q/JD2.004-2010
3、遠傳顯現現場防爆等級：ExiaⅡCT5，dⅡCT6
4、計量器具出產許可證：皖制01000018號
5、銜接法蘭規范：JB/T79~82-1994 GB/T9112-2000
6、防護等級：發信器IP65，調速器、計數器IP66。
■Lc系列橢圓齒輪流量計產品用途
LC-A型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵材料不腐蝕液體介質的計量。
LC-E型鑄鋼橢圓齒輪流量計，用于高壓，低腐蝕性介質的計量。
LC-Q型鑄鐵橢圓齒輪流量計，轉子為鋁合金，適用于低粘、低腐蝕（如汽油等）液體介質的計量。
LC-B、C型不銹鋼橢圓齒輪流量計，廣泛應用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等液體介質的計量。
LC-L型鋁合金橢圓齒輪流量計，是一種輕型橢圓齒輪流量計，廣泛用于低腐蝕性液體介質，如水等液體介質的計量。
■橢圓齒輪流量計技術參數
●首要構件材料及公稱壓力
| 類型 | 殼體、前蓋、后蓋 | 蓋板 | 橢圓齒輪 | 軸 | 軸套 | 公稱壓力(MPa) |
| LC-A | 鑄鐵 | 鑄鐵 | 鑄鐵 | 不銹鋼 |
含油青銅或 滾動軸承 |
1.6 |
| LC-E | 鑄鋼 | 鑄鐵 | 不銹鋼 |
DN50以下6.3 DN80-100 4.0，6.3 DN150-200 2.5 |
||
| LC-Q | 鑄鐵/鑄鋼 | 鑄鐵 | 鋁合金 | 石墨 | 1.6 | |
| LC-B、C | 不銹鋼 | 不銹鋼 | 不銹鋼 | 石墨或滾動軸承 | DN50以下2.5；DN80以上1.6 | |
|
備注：LC-C原料為OCr18nil2Mo2Ti；LC-B原料為0Cr18Ni9Ti 標注型：2.5MPa以下法蘭為突面方式；6.3MPa法蘭為凹凸面方式，4.0MPa法蘭兩種方式均可。采用特別材料時面議。 |
||||||
●精確度等級：0.5級，0.2級
● 工作溫度：LC-A、LC-Q系列(-20℃~+60℃)；LC-B、E、L系列(-41℃~+60℃)
在高溫調整下，加高溫散熱筒可達60℃-200℃；
●遠傳顯現現場防爆等級：ExiaⅡCT5；dⅡBT5
●流量規模見下表（單位：m³/h）
| 類型 | 公稱通徑 | 被測液體粘度(mPa.s) | ||||||||
| 0.3~0.6 | 0.6~2 | 2~200 | 200~1000 | 1000~2000 | 標配計數器 | |||||
| LC-10 | 10 | 0.2~0.5 | 0.15~0.5 | 0.1`0.5 | 0.1`0.5 | 0.05~0.5 | 0.06~0.3 | 0.03~0.3 | 0.03~0.2 | BELZ/A |
| LC-15 | 15 | 0.75~1.5 | 0.5~1.5 | 0.3~1.5 | 0.3~1.5 | 0.15~1.5 | 0.2~1.0 | 0.1~1.0 | 0.07~0.7 | |
| LC-20 | 20 | 1.5~3 | 1~3 | 0.5~3 | 0.5~3 | 0.3~3 | 0.4~2.1 | 0.2~2.1 | 0.15~1.5 | |
| LC-25 | 25 | 3~6 | 2~6 | 1~6 | 1~6 | 0.6~6 | 0.8~4.2 | 0.4~4.2 | 0.3~3 | |
| LC-40 | 40 | 7.5~15 | 5~15 | 2.5~15 | 2.5~15 | 1.5~15 | 2.1~10.5 | 1.0~10.5 | 0.7~7.5 | |
| LC-50 | 50 | 8~24 | 8~24 | 4.8~24 | 4.8~24 | 2.4~24 | 2.4~16.8 | 1.6~16.8 | 1.2~12 | BELZ/J1/A5 |
| LC-B40、50 | 40、50 | 6~20 | 6~20 | 4~20 | 4~20 | 2~20 | 2.8~14 | 1.4~14 | 1.0~10 | |
| LC-65 | 65 | 20~40 | 15~40 | 8~40 | 8~40 | 4~40 | 5.6~28 | 2.8~28 | 2~20 | |
| LC-80 | 80 | 30~60 | 20~60 | 12~60 | 12~60 | 6~60 | 8.4~42 | 4.2~42 | 3~30 | |
| LC-100 | 100 | 50~100 | 34~100 | 20~100 | 20~100 | 10~100 | 14~70 | 6~70 | 5~50 | |
| LC-150 | 150 | 95~190 | 64~190 | 38~190 | 38~190 | 19~190 | 26.6~133 | 13.3~133 | 9.5~95 | |
| LC-200 | 200 | 170~340 | 114~340 | 56~340 | 56~340 | 34~340 | 47.6~238 | 23.8~238 | 17~170 | |
| 精確度等級 | 0.5 | 0.2 | 0.5 | 0.2 |
0.5 |
0.2 | 0.5 | 0.5 | ||
■LC-系列其他特別橢圓齒輪流量計
●遠傳式橢圓齒輪流量計 概述
遠傳式橢圓齒輪流量計由本體與發信器組成，可將管道內液體流量直接轉換為流量脈沖信號或模擬量信號輸出。
其流量脈沖信號或模擬量信號與我廠EL系列顯現儀表或其他二次儀表和體系配套，可完成遠距離計量顯現。自動控制調理、記錄的需要。
●技術指標
1.精確度等級：0.5級，0.2級
2.工作溫度：一般工作在-20~+60（℃）
3.發信器類型：GF、MF、Ag19
4.發信器結構：BGF型，F(xiàn)X型，LC-13型
●輕型橢圓齒輪流量計 概述
輕型橢圓齒輪流量計首要是為了減輕流量計重量，方便客戶使用而研制開發的新型流量計，分為新型輕型流量計(LC-AxxⅡ系列)和全鋁輕型流量計(LC-L、LC-AL系列)。該系列流量計規劃新穎，重量輕，外形獨特美觀，裝配方便，精確度高，大、中、小流量線性穩定、重復性好等特色。
●技術指標
1.精確度等級：0.5級，0.2級
2.公稱壓力：1.6MPa
3.其他技術參數：見LC-A系列
4.首要構件材料如下表
| 類型 | 口徑 | 殼體、前后蓋 | 蓋板 | 橢圓齒輪 | 軸 | 軸套 |
| LC-L | DN50以下 | 鋁合金 | 鑄鐵、不銹鋼 | 鋁合金、工程材料、鑄鐵 | 不銹鋼 | 含油青銅、石墨、滾動軸承 |
| LC-AxxⅡ | DN50以上 | 鑄鐵 | 鑄鐵 | 鋁合金、鑄鐵 | 含油青銅、石墨 |
●LC-U型保溫夾套橢圓齒輪流量計
為便于對常溫下易于凝固，或某一溫度下易于凝結、結晶的介質在管道內能正常運送以及流量監測，往往需要對體系管道中的介質進行加熱，使介質消融并保溫。但 由于安裝橢圓齒輪流量計處不允許通以蒸汽（意圖是防止損壞流量計），為此我公司規劃帶保溫夾套的橢圓齒輪流量計產品，即在流量計殼體外增加保溫夾套，使流 量計內已凝固的介質消融，并保持一定溫度，從而保證流量計正常運行。橢圓齒輪流量計前面安裝的過濾器也可以采用保溫夾套的結構方式。保溫夾套進出結構一般 依照DN15口徑法蘭規劃，也可規劃用戶特別要求的接口。保溫夾套公稱壓力為0.5MPa，也可依照客戶特別要求規劃。
●LC-D型機械定量橢圓齒輪流量計
LC-D型機械定量橢圓齒輪流量計（以下簡稱流量計）系專用流量儀表，它由橢圓齒輪流量變送器、減速器及定量計數器三部分組成，可以精確的計量液體的累積量，當數量達到預定值的時候，自動接通電氣線路關閉控制閥門，從而滿足流量計量控制要求。
■Lc系列橢圓齒輪流量計容積式流量計系列部件及結構方式挑選參考
●計數器與調速器
1.計數器：A、A1、J1、Z、A5、A6、M11、M12、S1、BELZ
| 計數器 | 性能參數 | 常規裝備 |
| A | 指針指示，6位滾輪累積，單位升（L） | 指針指示，DN10流量計1L/圈；DN25以下10L/圈；DN40流量計100L/圈 |
| A1 | 同上?？裳b備發信器 | |
| J1 | 指針指示，6位滾輪累積，單位升（L）可裝備發信器 | DN65以下流量計100L/圈；DN80以上流量計1000L/圈 |
| A5 | 6位滾輪累積指示為累積量，可裝備發信器 | 指針指示，DN10流量計1L/圈；DN25以下10L/圈；DN50以下100L/圈；DN65、DN80可所以100L/圈，也可所以1000L/圈；DN100以上1000L/圈 |
| A6 | 雙滾輪指示，6位滾輪指示為累積量，4位滾輪指示為單班累積，可回零 | |
| Z | 同上。不可裝備發信器 | |
| M11 | 雙滾輪指示，7位小滾輪指示為累積量，5位大滾輪指示為單班累積，可回零；流量計本體輸出傳動軸與計數器顯現屏同向。 | 一般僅裝備DN80以上流量計，DN80、DN100累積量x10L，DN150以上累積量x100L。 |
| M12 | 同上。僅區別本體輸出傳動軸與計數器顯現屏為90°方向 | |
| S1 | 機械式瞬時流量指示顯現儀 | 瞬時流量值顯現 |
| ELZ | 直讀式電子顯現儀，可顯現總量、單班量、瞬時流量和單次清零。 | 用于系列流量計 |
| BELZ | 隔爆型現場計數器，顯現總量、瞬時量、輸出脈沖模擬量 | 用于容積式流量計 |
| BXZ | 小型隔爆型流量數顯計數器，顯現總量、瞬時量、無輸出。 | 用于容積式流量計 |
2.調速器：JT1，GT/F，Y1，Y2，G
3. 容積式流量計裝備如下
| 裝備 | 總高參考尺寸 | 功用 |
| A 無調速器 | 78 | 用于LC型DN40以下流量計，指針滾輪顯現累積流量。 |
| A1 無調速器 | 105 | 用于LC型DN40以下流量計，指針滾輪顯現累積流量?？膳銰F、MF發信器 |
| Z 無調速器 | 74.5(82.5) | 用于各類流量計，雙字輪帶回零功用，長字輪顯現累積流量，指針和小字輪可回零，DN40口徑以下74.5mm，DN50以上82.5mm。 |
| J1+JT1 | 129 | 用于LC型DN50以上流量計，指針、滾輪顯現累積流量，可裝備GF、MF發信器。 |
| A5+Y1 | 64+56 | 用于LL流量計，指針、滾輪顯現累積流量。 |
| A5+Y2 | 64+85.5 | 用于LL流量計，指針、滾輪顯現累積流量?？裳b備GF、MF發信器 |
| A6+Y1 | 64+56 | 用于LL流量計，雙字輪帶回零功用，長字輪顯現累積流量，指針和小字輪可回零 |
| A6+Y2 | 64+85.5 | 用于LL流量計，雙字輪帶回零功用，長字輪顯現累積流量，指針和小字輪可回零，可裝備GF、MF發信器 |
| A5+G | 64+106 | 用于LLT流量計，指針滾輪顯現累積流量，可配GF、MF |
| A6+G | 64+106 | 用于LL流量計，雙字輪帶回零功用，長字輪顯現累積流量，指針和小字輪可回零，可裝備GF、MF發信器 |
| A5+GT/F | 64+67.5 | 用于LC流量計，指針滾輪顯現累積流量，可配BGF、BMF |
| A6+GT/F | 64+67.5 | 用于LC流量計，雙字輪帶回零功用，長字輪顯現累積流量，指針和小字輪可回零，可裝備GF、MF發信器 |
| M11+GT/F | 150+67.5 | 用于各種特別要求流量計，大字碼回零計數器顯現屏與輸入軸同向垂直顯現，可帶GF、MF |
| M12+GT/F | 150+67.5 | 用于LBJ金屬刮板流量計，本體輸出傳動軸與大字碼回零，計數器顯現屏為90°方向，可配GF、MF |
| S1瞬時顯現 | 85.5+62 | 用于各類50口徑以上流量計瞬時流量顯現 |
| ELZ、BELZ | 165(145) | 詳見產品介紹。 |
■LC橢圓齒輪流量計產品標記
| 說明 | |||
| 類型代號 | LC- | 橢圓齒輪流量計 | |
| 專用標志 | U | 帶保溫夾套結構 | |
| G | 管螺紋銜接方式 | ||
| H | 焊接式鋼質流量計 | ||
| P | 核電產品 | ||
| PI | 核電抗震產品 | ||
| 特別功用 | D | 機械定量流量計 | |
| N | 高粘度液體流量計 | ||
| SP | 食物流量計 | ||
| T1、T2 | 高溫帶散熱筒（1長2短） | ||
| Q | 計量汽油流量計 | ||
| 材料標志 | 殼體 | A | 鑄鐵流量計 |
| B/C | 不銹鋼流量計 | ||
| E | 鑄鋼流量計 | ||
| L | 鋁合金流量計 | ||
| 轉子 | A | 轉子為鑄鐵原料 | |
| B/C | 轉子為不銹鋼原料 | ||
| L | 轉子為鋁合金原料 | ||
| Z | 轉子為工程材料 | ||
| 公稱通徑 | 10、、、、、、200 | 公稱通徑10mm、、、、、、、200mm | |
| 特別要求 | S（K） | 法蘭縮口（擴口） | |
| Ⅱ | 改進類型 | ||
| 公稱壓力 | .2 | 公稱壓力1.6MPa | |
| .3 | 公稱壓力2.5MPa | ||
| .4 | 公稱壓力4.0MPa | ||
| .6 | 公稱壓力6.3MPa | ||
| 計數器 | A、A1 | 用于DN40以下流量計 | |
| A5、J1 | 用于DN50以上流量計 | ||
| BELZ | 電子數顯型計數器 | ||
| A6、Z | 可回零計數器 | ||
| BXZ | 小型數顯計數器 | ||
| 發信器 | FX | 用于LC-13型灌裝流量計 | |
| GF-Ⅰ | 12V三線制光電發信器 | ||
| GF-Ⅱ | 24V三線制光電發信器 | ||
| MF | 4-20mA模擬量輸出發信器 | ||
| 精度 | .J | 高精度流量計 | |
注：1.橢圓齒輪原料與殼體原料相同時，橢圓齒輪原料可以不注。
2.原料B-0Cr18Ni9Ti，C-0Cr18Nil2Mo2tI
3.發信器前加B，表示防爆型發信器。
4.高溫流量計不需要帶散熱筒的，直接注“T”標識即可。
5.我公司過去采用LC11為現場指示，LC12為帶發信的產品類型標識，老客戶仍可以繼續使用。建議新客戶采用新標識。舉例：LC-TE80.3/A6 GF-Ⅱ表示：高溫型橢圓齒輪流量計不帶散熱筒，鑄鋼原料，公稱通徑80mm，公稱壓力2.5MPa，A6回零計數器，24V光電脈沖發信器
■Lc系列橢圓齒輪流量計特別說明
| MI | HG | SH | SM | AS | JS |
| 軍工 | 化工 | 石化 | 船用 | 美國規范 | 日本規范 |
以上就是橢圓流量計 齒輪流量計 產品全部內容，歡迎您來電咨詢橢圓流量儀齒輪流量儀 的選型、報價。
