動差式靶式流量計量表型號生產報價廠家，本流量?jī)x產品型號屬于靶式流量計分類，更多的靶式、動差、流量控制儀直銷價格報價歡迎您來電咨詢，下面是動差式靶式流量計量表產品資料詳情。
動差式靶式流量計是在傳統靶式流量計測量原理的基礎上，充分利用其優秀的特點，結合新型傳感器技術和現代數字技術上研制、開發而成的全新型力感應靶式流量計，具有極為廣闊的適用性。
動差式靶式流量計是工業生產中用來測量氣體、液體和蒸汽流量的zui常用的一種流量?jī)x表。其結構簡單，安裝方便，工作可靠，準確度高，能滿足工程測量的需要。研究設計和使用歷史悠久，有豐富的、可靠的實驗數據，設計加工已經標準化。

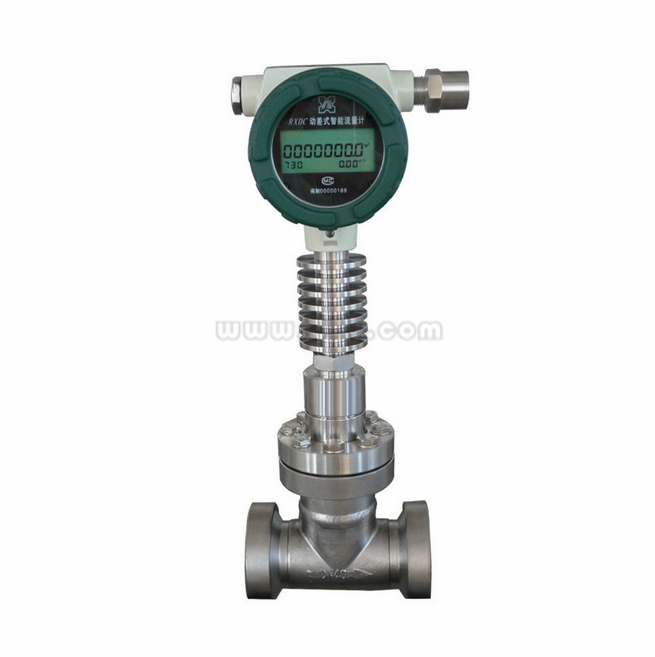

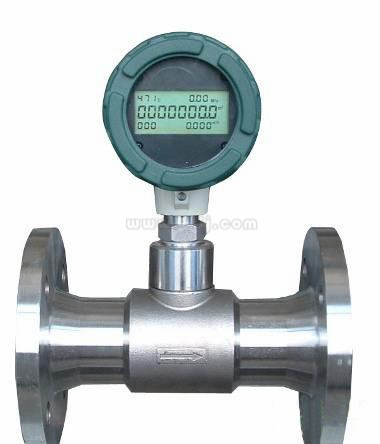

動差式靶式流量計結構
靶式流量計主要由測量管（外殼）、新型傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的傳感器，因此，用戶提供準確的計量對象和參數、廠家選用合適的傳感器是流量計能否計量準確的關鍵。
靶式流量計具有結構簡單、安裝維護方便、不易堵塞等特點，主要用來測量管道中的低雷諾數、高粘度流體以及含適量固體顆粒的漿液的流量。初次之外，靶式流量計也可以測量一般液體、氣體和蒸汽的流量。
動差式靶式流量計原理
當介質在測量管中流動時，因其自身的動能通過阻流件時而產生的壓差，并對阻流件有一作用力，其作用力大小與介質流速的平方成正比，其數學方式表達如下：
F = CdAρ·V2/2
式中：
F：阻流件所受的作用力
Cd：物體阻力系數
A：阻流件對測量管軸向投影面積(mm2)
P：工況下介質密度（kg/m3）
v：介質在測量管中的平均流速(m/s)
阻流件接受的作用力F，經剛性連接的傳遞件傳至傳感器，傳感器產生電壓信號輸出：V=KF
式中：
V：傳感器輸出的電壓（mV），K：比例常數，F(xiàn)：阻流件所受的作用力（Kg）
此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
動差式靶式流量計技術參數
介質：液體、氣體、蒸汽
公稱直徑：法蘭式15~500mm，夾裝式15~500mm，插入式65~5000mm
范圍度：液體：1:15，氣體：1:10
補償形式：溫度、壓力補償
重復性：0.05%~0.08%
供電電源：內置3.6V鋰電池、外供電源24VDC
輸出形式：現場液晶顯示：4~20mA。二線制：脈沖0~5V。
測量管材料：碳鋼、不銹鋼（可根據用戶要求協商）
防爆標志：隔爆型ExdIICT4、本安型ExiallCT4
防護等級：IP65、IP67
法蘭規格：流量計連接法蘭規格執行GB/T系列批準，也可根據用戶要求特殊加工。
動差式靶式流量計故障處理
1、當管道內被測介質流速為零時，流量計示值瞬時流量值不為零，造成該現象的主要原因有：
a、安裝前后流量計水平度不一致，以至靶片和靶桿因傾斜而產生軸向水平分力導致瞬時流量存在；
b、流量計長期運行，其傳感器內部應力釋放產生微變；
c、安裝或運行過程中，嚴重過載造成零點飄移；
以上三種方式均可參照有關流量計清零的步驟和方法處理。
2、流量計殼體接地不良； 處理方法：用戶重新接地。
3、靶片、靶桿與測具之間被雜物卡?。?ensp;處理方法：關閉流量計前后閥門，用工具松開流量計過度部件與測量管之間的連接螺栓，并輕輕的晃動過渡部件或取出，清理雜物后照原樣復位即可。
4、動差式靶式流量計工作過程中示值出現非正常增大，造成該現象的主要原因有：
a、靶片以及靶桿上掛有絲狀及帶狀雜物； 處理方法：參照處理雜物方法。
b、高結圬條件下，靶片和靶桿產生嚴重結圬，使受力元件靶板沿測量管軸線上投影面積增加，即靶片與測量管之間環形過流面積減少，進而在相同流量下，傳感器受力增大，zui終導致流量示值非正常增加； 處理方法：取下過渡部件，用工具將靶片和靶桿以及測量管內壁上的圬物清除即可。
5、計量誤差大，造成該現象的原因很多，其zui主要的原因?yàn)橐韵聨追N：
a、安裝時流量計與連接管道相對同心度出現較大錯位，密封墊片未同心，從而形成節流阻件，極大影響被測介 質流態；處理方法：調整安裝狀態。
b、流量計前后直管段太短，并于流量計前直接安裝了彎頭，閥門等極大干擾被測介質流態部件；處理方法：按照說明書要求進行安裝或?qū)α髁坑?jì)進行實地實流標定。
c、旁通管道泄漏；處理方法：檢查及更換旁通管路。
d、靶片上繞纏有帶狀雜物，增大了靶片受力； 處理方法：參照前面處理雜物方法。
6、流量計無示值或無發信號，其原因主要有以下四種：
a、電源接觸不良或脫落； 處理方法：對于自帶電池的流量計，檢查電池是否裝穩，觸點是否良好，以及電池是否有電。對于外接電源，應檢查連接導線之間連接是否完好，導線是否導通，外供電源是否正常。
b、流量計電路損壞； 處理方法：返廠修理。
c、顯示屏損壞； 處理方法：返廠更換。
d、用戶信號接收系統故障； 處理方法：檢查、排除故障。
7、流量計運行過程中示值一直為零，此種現象主要原因有：
a、受力元件(靶片)脫落，導致傳感器無力感應；處理方法：裝配相同規格的靶片。
b、流量計傳感器無電壓輸出信號； 處理方法：首先判斷傳感器是否損壞，具體的方法是看傳感器數據有無變化。
c、被測介質流量太小，低于流量計的zui小刻度流量；處理方法：返廠重新更換受力元件。
以上就是靶式流量計 動差流量計 產品全部?jī)?nèi)容，歡迎您來電咨詢靶式流量?jī)x動差流量?jī)x 的選型、報價。
